Laporan Akhir 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Prosedur

2. Hardware dan Diagram Blok

3. Rangkaian simulasi dan software

4. Flowchart dan Listing Program\

5. Kondisi

6. Video Simulasi

7. Download File

PERCOBAAN 8

1. Prosedur[Kembali]

• Rangkai semua komponen sesuai dengan percobaan pada modul
• Buat program untuk STM32 program STM32CubeIDE
• Simulasikan rangkaian

2. Hardware dan Diagram Blok[Kembali]

1. STM32F103C8

2. LED

3. Resistor

4. Touch Sensor

5. IR sensor

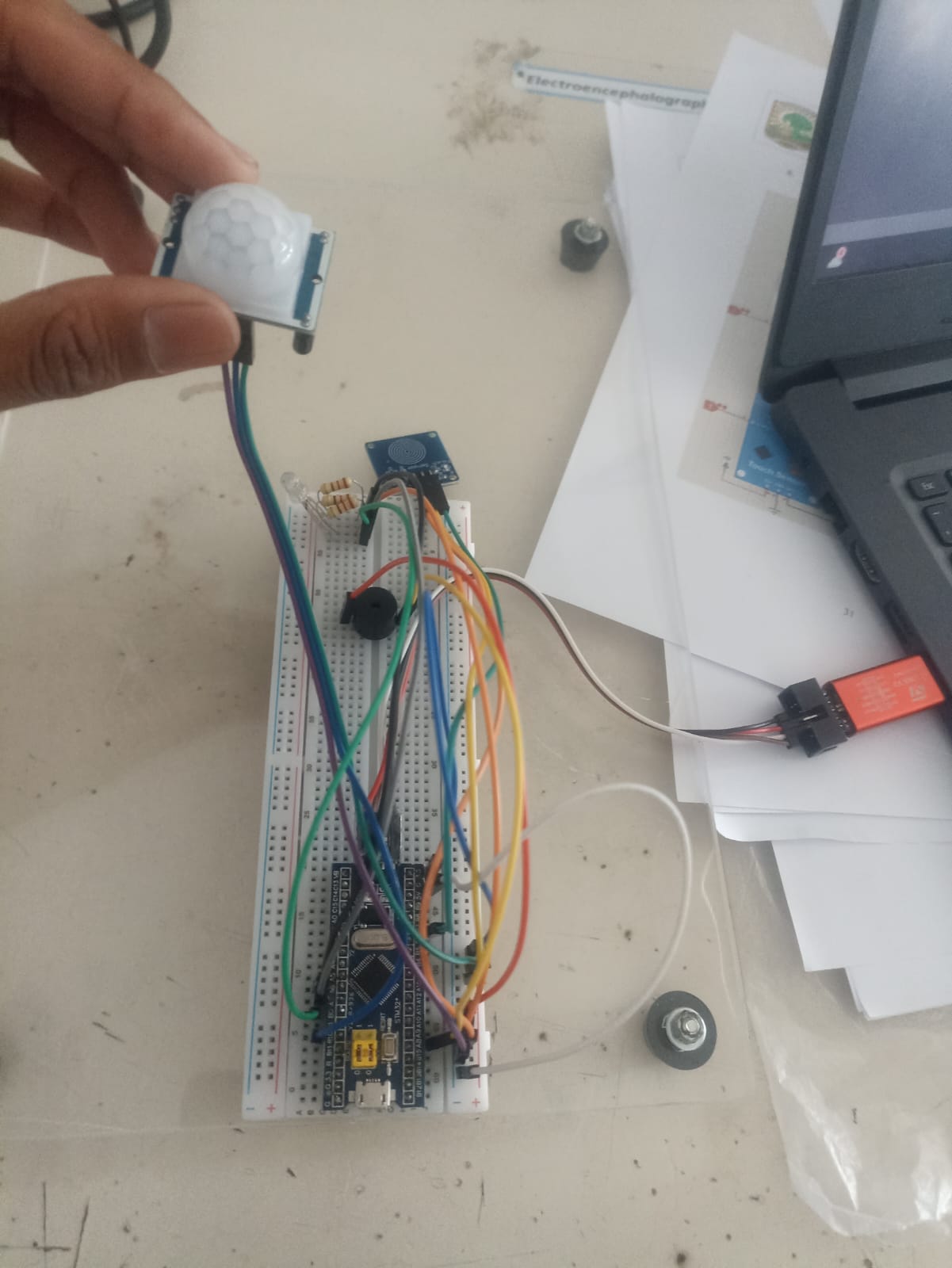

3. Rangkaian Simulasi dan Prinsip Kerja[Kembali]

Prinsip kerja:

4. Flowchart dan Listing Program[Kembali]

Flowchart:

Listing Program:

#include "main.h"



void SystemClock_Config(void); static void MX_GPIO_Init(void);



int main(void)

{

HAL_Init(); SystemClock_Config(); MX_GPIO_Init();



while (1)

{

uint8_t pir_status = HAL_GPIO_ReadPin(GPIOB, PIR_Pin);

uint8_t touch_status = HAL_GPIO_ReadPin(GPIOB, TOUCH_Pin);



HAL_GPIO_WritePin(GPIOA, GREEN_Pin | RED_Pin | BUZZER_Pin,

GPIO_PIN_RESET);



if (pir_status == GPIO_PIN_SET)

{

HAL_GPIO_WritePin(GPIOA, RED_Pin, GPIO_PIN_SET);

HAL_GPIO_WritePin(GPIOA, BUZZER_Pin, GPIO_PIN_SET);

}



if (touch_status == GPIO_PIN_SET)

{

HAL_GPIO_WritePin(GPIOA, GREEN_Pin, GPIO_PIN_SET);

HAL_GPIO_WritePin(GPIOA, BUZZER_Pin, GPIO_PIN_SET);

}



HAL_Delay(100);

}

}

void SystemClock_Config(void)

{

RCC_OscInitTypeDef RCC_OscInitStruct = {0};

RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};



RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI; RCC_OscInitStruct.HSIState = RCC_HSI_ON; RCC_OscInitStruct.HSICalibrationValue = RCC_HSICALIBRATION_DEFAULT; RCC_OscInitStruct.PLL.PLLState = RCC_PLL_NONE;

if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)

{

Error_Handler();

}



RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK

|RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;

RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_HSI; RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1; RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1; RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;



if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_0) != HAL_OK)

{

Error_Handler();

}

}



static void MX_GPIO_Init(void)

{

GPIO_InitTypeDef GPIO_InitStruct = {0};



  HAL_RCC_GPIOD_CLK_ENABLE();

  HAL_RCC_GPIOA_CLK_ENABLE();

  HAL_RCC_GPIOB_CLK_ENABLE();



HAL_GPIO_WritePin(GPIOA, RED_Pin|GREEN_Pin|BUZZER_Pin,

GPIO_PIN_RESET);

HAL_GPIO_WritePin(BLUE_GPIO_Port, BLUE_Pin, GPIO_PIN_RESET);



GPIO_InitStruct.Pin = RED_Pin|GREEN_Pin|BUZZER_Pin; GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; GPIO_InitStruct.Pull = GPIO_NOPULL; GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW; HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);



GPIO_InitStruct.Pin = BLUE_Pin; GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; GPIO_InitStruct.Pull = GPIO_NOPULL; GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;

HAL_GPIO_Init(BLUE_GPIO_Port, &GPIO_InitStruct);



GPIO_InitStruct.Pin = PIR_Pin|TOUCH_Pin; GPIO_InitStruct.Mode = GPIO_MODE_INPUT; GPIO_InitStruct.Pull = GPIO_NOPULL; HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

}



void Error_Handler(void)

{

 disable_irq(); while (1)

{

}

}



#ifdef USE_FULL_ASSERT

void assert_failed(uint8_t *file, uint32_t line)

{

5. Analisa[Kembali]

6. Video Demo[Kembali]

7. Download File[Kembali]

Rangkaian [download]

Video simulasi [download]
